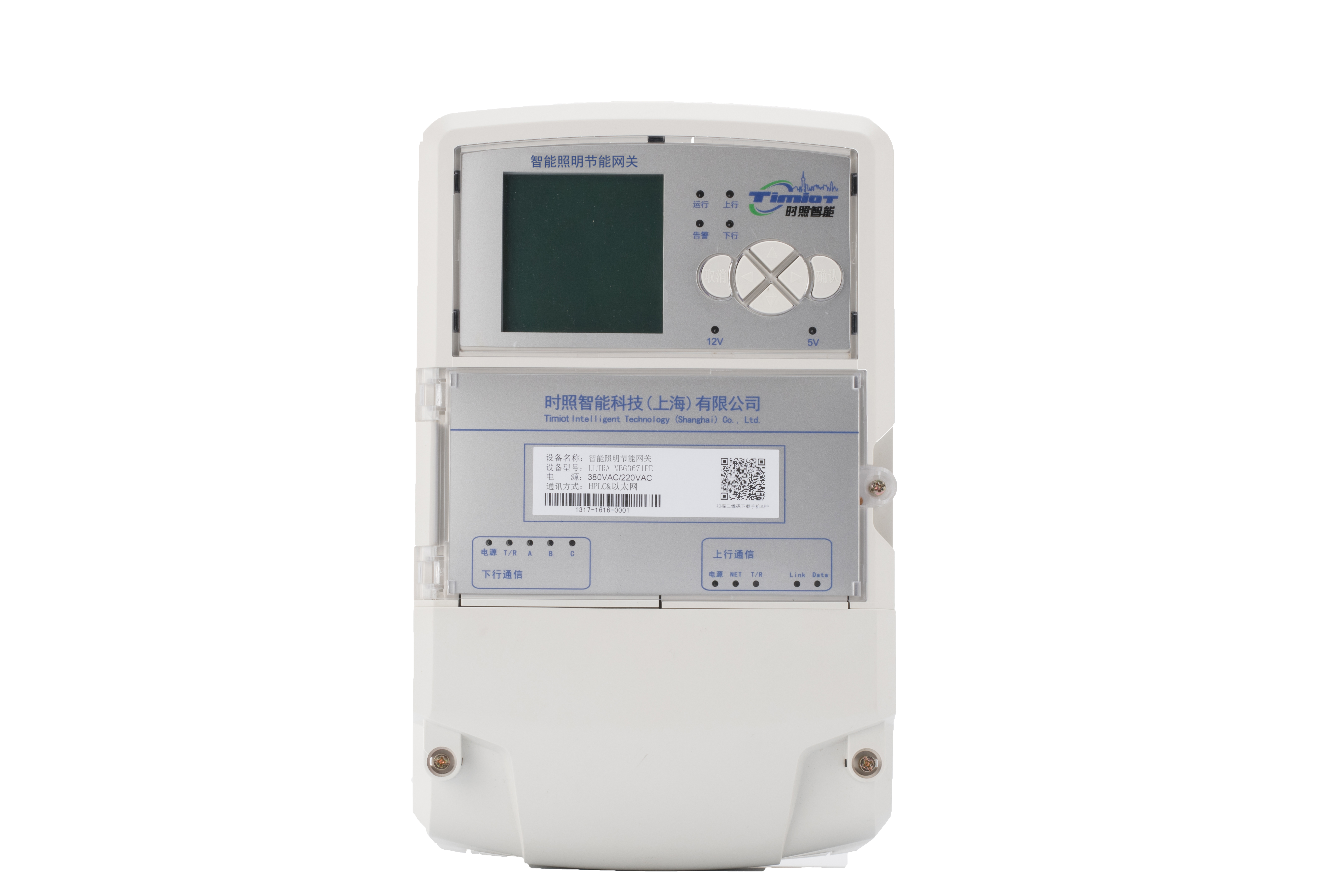

工業智能照明節能網關

概述:

本工業智能照明管理系統，以物聯網技術為核心，軟硬件結合，主要有設備實時在線管理、全境光環境管理、設備能耗數據統計、環境在線監測與其他設備聯動等功能。解決能源浪費、光環境不友好、管理維護不便等問題，降低運維成本，提高管理效率，實現照明管理的智能化。本工業智能照明系統安全可靠、綠色節能、舒適智慧。智能照明系統采用HPLC寬帶電力載波物聯網通信技術精確實現回路控制組合方式，且燈具回路可以自由編組，根據不同場景需求進行開/關控制。智能照明系統主機服務器至智慧照明節能網關采用局域網或4G網絡，智慧照明節能網關通過交流接觸器控制各個回路的燈具開閉。智能照明系統在客戶端對所控制燈具和回路進行監控制、管理，系統主機客戶端設置在云端或本地部署

Ultra-MBG3系列智能照明節能網關主要功能特點:
設備系統性能：采用Cortex-M3內核工業級32位ARM芯片和計量 專用芯片，速度快、精度高、功能強。
數據采集功能：從單燈終端獲取各種數據，包含電壓、電流、有功功率、功率因數、故障信息、電量、亮燈時長、滅燈時長等信息?？梢圆杉潆娤涞娜嚯?nbsp; 壓、供電電流、功率因數、總功率和總電量。
支持外接設備：支持外接光照度、24G微波雷達傳感器、智能電表、多回路  電力采集器等。
多種策略組合：支持多種控制模式,內置調光模式、定時模式/經緯度模式/光照度模式/光照+定時組合模式/光照+經緯+定時復雜模式。
設備狀態提示：路燈控制器內置蜂鳴器提醒功能,設備上線、電力載波模塊工作均有蜂鳴提示。
設備遠程升級：采用嵌入式操作系統，智能照明節能網關可以通過遠程升級功能來實現設備的遠程固件更新。
獨立運行：設備在與平臺通信失聯時可自主開關燈;內部存儲控制策略,掉電數據不丟失。
控制回路數量：6回路標配，可選配8或16回路擴展控制模塊。
通信功能：上行通信:兼容三大運營商的4G或以太網方式與平臺對接； 下行通信:HPLC寬帶電力載波通信
故障告警：異常開/關燈、燈具故障、供電停電/缺相、箱門異常開啟等重大故障主動報警，并有開關燈日志。
控制功能：可以對配電箱的各個回路獨立控制，對智能照明節能網關管轄范圍內單燈控制器終端進行單盞燈開關控制、群組控制。
可視化功能：智能照明節能網關標配液晶文本顯示屏,本地可以查看、 修改參數與操作控制。
遠程調試：強悍的遠程調試技術實力，產品隨裝隨調，用戶無需等待

電氣參數:

控制芯片：工業級級32位ARM芯片
實時時鐘：電池備份RTC，設備和系統平臺偏差超1分鐘會觸發自動校時
通信接口：Modbus 485×2
電量計量：測量參數：電壓、電流、功率因數、頻率、千瓦和千瓦時;計量精度：1%
模擬量采集：3相交流電壓，直接輸入;3相交流電流，經一次電流互感器輸入，≤5A時可直接輸入
額定功率：<5W
輸入輸出數量：繼電器輸出：6路獨立干接點，觸點AC220V/16A(阻性負載); 開關量輸入：7路隔離輸入
設備供電：通用AC輸入220VAC±20%或者3×220VAC±20%，50/60Hz
載波頻段：0.781MHz-12MHz
通信：＞100Kbps 最高2Mbps
載波調制方式:OFDM
點對點最大抗衰能力:103db/101db
性能：路由超時時間30S
設備自檢時間：1分鐘
路由級數：15級
網絡中的節點：512
網絡類型：自組網,樹型網狀網
網絡容錯：自愈網絡
網絡維護：鏈路自優化
信道接入：避免帶沖突的載波偵聽多路訪問協議(CSMA/CA)與自適應后退方案和信道訪問優先級
數據保護：128位的AES加密
標準浪涌防護：IV類 (4,000V)
環境條件：-40℃-85℃(20%-90%不結露)
軟件平臺：ILCS工業照明智能管理平臺基于Web的軟件允許用戶遠程配置照明管理器本地參數、監控、控制和報告
設備尺：281*175*95mm

系統結構圖
